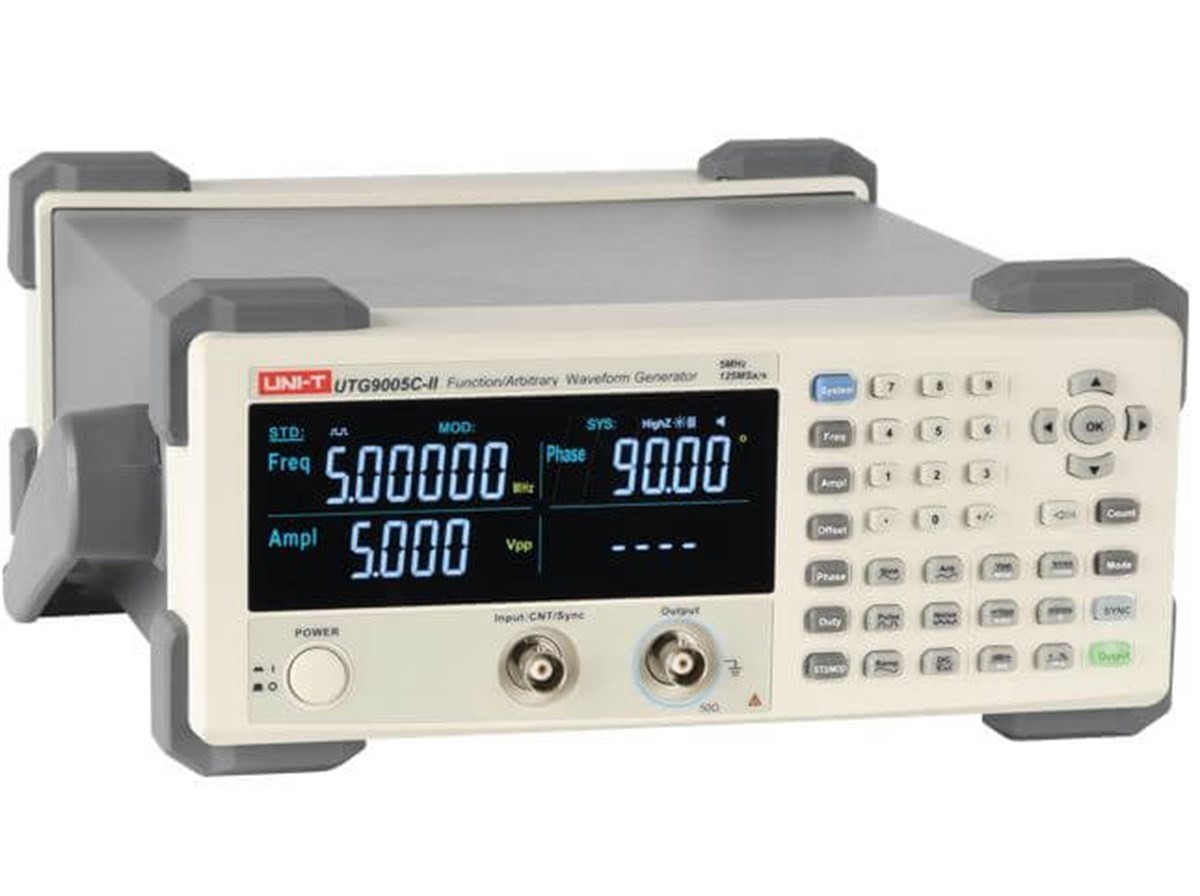

Unit UTG9005C-II Fonksiyon Jenaratörü

Unit UTG9005C-II Serisi Fonksiyon / Keyfi Dalga Formu Jeneratörü, doğru, kararlı, saf ve düşük bozulma dalga formu çıkışı ve çözünürlük 1μHz kadar düşüktür.

Ekonomik, yüksek performanslı ve çok fonksiyonlu bir fonksiyon / keyfi dalga formu jeneratörüdür.

Rahat kullanım arayüzü, mükemmel teknik göstergeler ve insanlaşmış grafik ekran ile bu çok amaçlı ekipman, öğrenme ve test gereksinimlerinizi karşılayabilir ve iş verimliliğini artırabilir.

Uygulamalar:

Hücresel ve kablosuz sistemler, yayın, televizyon ve radyo sistemlerinde devre ve ekipman testi gibi elektronik ve elektroakustik cihazların tasarlanması, test edilmesi, sorunlarının giderilmesi ve onarımı; yarı iletken bileşen testi vb.

Çıkış dalga formları: Sinüs, kare, rampa, nabız, gürültü, DC, keyfi

Çıkış frekansı aralığı: Sinüs / kare, 5MHz

Yüksek doğruluk, geniş bant 6 bit frekans sayıcı, aralık: 100mHz ~ 100MHz

4W güç çıkışı

EBTN LCD ekran

Model : UTG9005C II

Kanal : 1

Bant genişliği : 5MHz

Örnekleme oranı : 125MS / sn

Dikey çözünürlük: 14 bit

Dalga Şekilleri : Sinüs, kare, darbe, rampa, gürültü, DC, keyfi (içinde 20 takım)

Tarama modları : Logaritmik, doğrusal

Frekans Özellikleri

Sinüs 1μHz ~ 2MHz

Meydan 1μHz ~ 2MHz

Rampa 1μHz ~ 200kHz

Nabız 1μHz ~ 2MHz

Keyfi 1μHz ~ 1 MHz

çözüm 1μHz

Doğruluk    : 90 gün içinde ± 50ppm / 1 yıl içinde ± 100ppm

Çıktı Karakteristikleri

İç direnç : 50Ω / Yüksek Z

Genlik aralığı : 1 mVpp ~ 10Vpp (50Ω); 2mVpp ~ 20Vpp (yüksek Z)

DC ofset aralığı: -5Vpp ~ 5Vpp (50Ω) (AC + DC); -10Vpp ~ 10Vpp (yüksek Z) (AC + DC)

Genlik çözünürlüğü : 1mV

Genel özellikleri

Güç : 100 ~ 240VAC, 50Hz / 60Hz
